关于硬盘、存储池和NAS--家用存储方案持续折腾记

20171106 题图更新：目前的6盘混合池持续写入。

这里的存储池指的是微软存储空间功能(Microsoft Storage Space)，是windows server上的主力存储软件解决方案，借鉴了LVM的逻辑与物理卷分开的方式管理存储系统。 --题记

本篇流水账没有涉及黑群晖/白裙/Qnap等相关内容，也没有涉及freeNAS/zfs/LVM等开源存储方案，逻辑卷管理作为底层技术，可以支持今后的IPFS应用。

20171001 开篇

写这篇文章的目的是记录一下这项占用了我相当多时间的项目：搭建家用文件存储系统。

入坑要从两年前说起。

那时候入手了小米路由1TB。虽然路由器做的确实是一坨屎，但是内置了1TB的机械硬盘，可以充当NAS。

NAS的好处就在那时体会到了：所有终端共享存储，本地映射，手机/平板/电视/笔记本电脑/台式机都可以访问NAS上的电影和照片。

忍受了1年的小米路由R1D之后，忍无可忍的我，搭建了我的第一台NAS（划掉） 买了第二台小米路由R2D......

R2D当时的固件算是能用了，于是我换掉了内置的硬盘，换成了一块疑似翻新的西数红盘3T（当时并不知道）。那块红盘至今仍作为老池Vault01的一部分默默服务着。

然而，3TB很快就被电影塞满了。必须开始搭建我的第一台NAS了（划掉） 于是我将暂时不看的电影都上传了百度云......就这样又熬了几个月。

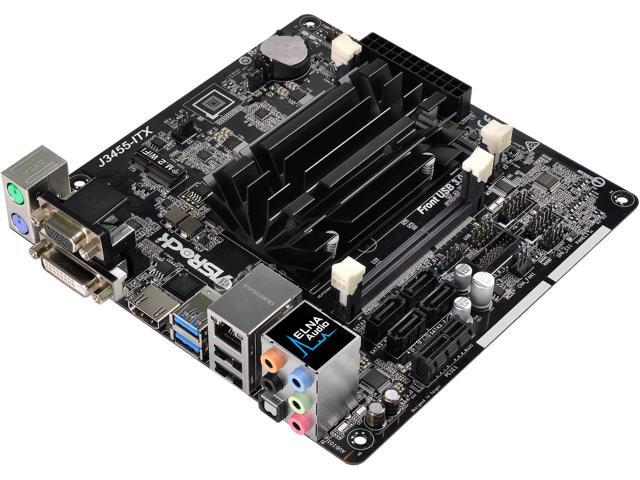

半年后，国内免费网盘市场被基本消灭，我开始认真考虑组一台NAS。当时没考虑多久，就下单了万由的4盘位n410。搭配华擎的J3455小板。

研究过配置的朋友都知道这一套依然是目前家用NAS DIY的主流。

然鹅，从到家那天起，j3455这套方案就没让我省过心。在此规劝各位有意自组NAS的朋友谨慎选择j3455。

首先介绍一下为什么j3455作为nas方案能火。首先功耗低，TDP 10W。自带4个SATA，满足一般需求。自带HDMI2.0，音频io口很丰富，给人以HTPC的YY空间。为什么说是YY，后面会讲。

机箱，电源，主板，内存都有了，不要命的在淘宝选了4块红盘。这一次鬼使神差搜了搜翻新盘，一看真假对比就吓尿了，买的4块盘每一条都对的上。于是赶紧退货。卖家问为什么要退货，我说，看到标签上的字迹糊在了一起，怀疑是翻新盘。商家二话没说直接同意了退货退款，搞得我拿到闪退款的时候还心有余悸......

然而经不住低价的诱惑，最终买了3块日立企业级HUS724030ALE641的......翻新盘。

好了，我的第一台NAS终于攒齐了。

--TBC--

20171005 上回说到，我终于攒齐了第一台NAS。

这也是我悲惨经历的开始。

相信很多人跟我一样，入坑前都不会在意硬盘主板cpu特别细致的参数的。我们的需求很简单，就是有个地方放自己的那些个文件，这么简单的需求，一定有什么一劳永逸的实现方案吧(产品经理的不屑.jpg)？

具体来说，就是前期一次性投入，免维护，功耗低，偶尔客串其他角色（HTPC），可扩展，百年之后空间不足了还能轻松扩容。

然而越是往存储的深坑中沦陷，无力感越是充斥着我的内心。存储系统看起来像是固定资产投资，其实是持续投资。本质是你用金钱购买人类技术的结晶去对抗这个熵增的世界。如果不再投入，用不了多久，你的资料数据也将回归无序态本源，变得不再可读。

说回这第一台NAS吧。

跑了windows server 2016，头两个星期都献给hyper-v跑黑群晖上了。试了七八个版本，6.0的版本会一直卡死在安装步骤中，其他版本安装完，都需要添加硬盘。然鹅我的四块盘都做了微软存储池，就此作罢。Quick-connect也都没有折腾了。

这时候我发现存储池写入非常慢。顺序写入40~50MBps，跑不满千兆带宽。搜索到了几个讨论，分别提到了日志盘、write-back cache、分层存储。一头雾水。

大概搞清楚这些概念以及他们的关系之后，发现上SSD似乎是唯一的选择。

顺便一提：SSD作为日志盘加入存储池时必须最少有2个盘做RAID1，这是微软的安全策略限制。

最终摸索的最佳实践是：加入两块SSD到池中，Usage设为Journal，分别创建SSD和HDD tiering，最后创建虚拟磁盘，手动设置WBC为16GB。这样windows会把SSD分为三部分，一部分为WBC，一部分为日志空间，第三部分提供SSD tiering，专门handle那些小文件读写。

PowerShell 指令大致如下：先新建一个池，加入4块HDD，然后按照如下命令新建。池和VDisk的名称改成自己的。

$SSDs = Get-PhysicalDisk | Where-Object CanPool -eq $True

Add-PhysicalDisk -StoragePoolFriendlyName "Pool01" `
    -PhysicalDisks $SSDs -Usage Journal

Get-StoragePool -FriendlyName "Pool01" `
    | Get-PhysicalDisk `
    | ? MediaType -eq SSD `
    | Set-PhysicalDisk -Usage Journal

New-StorageTier -StoragePoolFriendlyName "Pool01" `
    -FriendlyName SSD_Tier `
    -MediaType SSD

New-StorageTier -StoragePoolFriendlyName "Pool01" `
    -FriendlyName HDD_Tier `
    -MediaType HDD

New-VirtualDisk -StoragePoolFriendlyName "Pool01" `
    -FriendlyName VDisk01 `
    -UseMaximumSize `
    -ResiliencySettingName Parity `
    -NumberOfColumns 4 `
    -WriteCacheSize 16GB

加入SSD时遇到了万由+j3455方案的第一个大瓶颈：只有4个SATA，还有两个需要用PCIE x1外扩，这样加起来也才6个，没地方插系统盘了。

于是我只能用WTG把系统装到了USB SSD上。这样nas机箱外就拖了条尾巴，看着随时有被拽掉的危险。

无论如何还是跑起来了，2SSD+4HDD 2tier storage space，写入和4k终于能看了。

20171012 j3455方案始乱终弃，NAS小机箱硬上i7

改造后的存储池，虽然拖着条尾巴，但读写总算能跑满千兆网口了。但这会是甜蜜生活的开始吗？

两天之后，NAS离线了。检查了各种情况，没有找到原因。可能是中途停电了？

又过了两天，又离线了。然后每隔两三天都会离线。进一步观察发现，离线只是表象，无故重启才是原因，有时重启能成，有时重启不成功就一直黑屏卡在那儿。

换了内存，把系统盘插回sata，甚至因为怀疑是散热原因加了风扇，重启如故。重启前，系统会变得异常缓慢，system占用99% cpu，但是j3455性能真的很差，经常开个界面cpu就会跑满，而且由于未知原因，cpu功耗似乎被限定在4W......说好的10W TDP呢，4W能搞个球？

就这样经历过几次拷贝大量文件中途NAS重启失败之后，j3455上了我的咸鱼货架。惨不忍睹的性能、可怜的PCIE通道数、用料可疑的主板让我最终放弃了它。而那个作为决定性卖点的HDMI2.0，由于j3455忽略不计的核显性能，自始至终都没有派上用场。

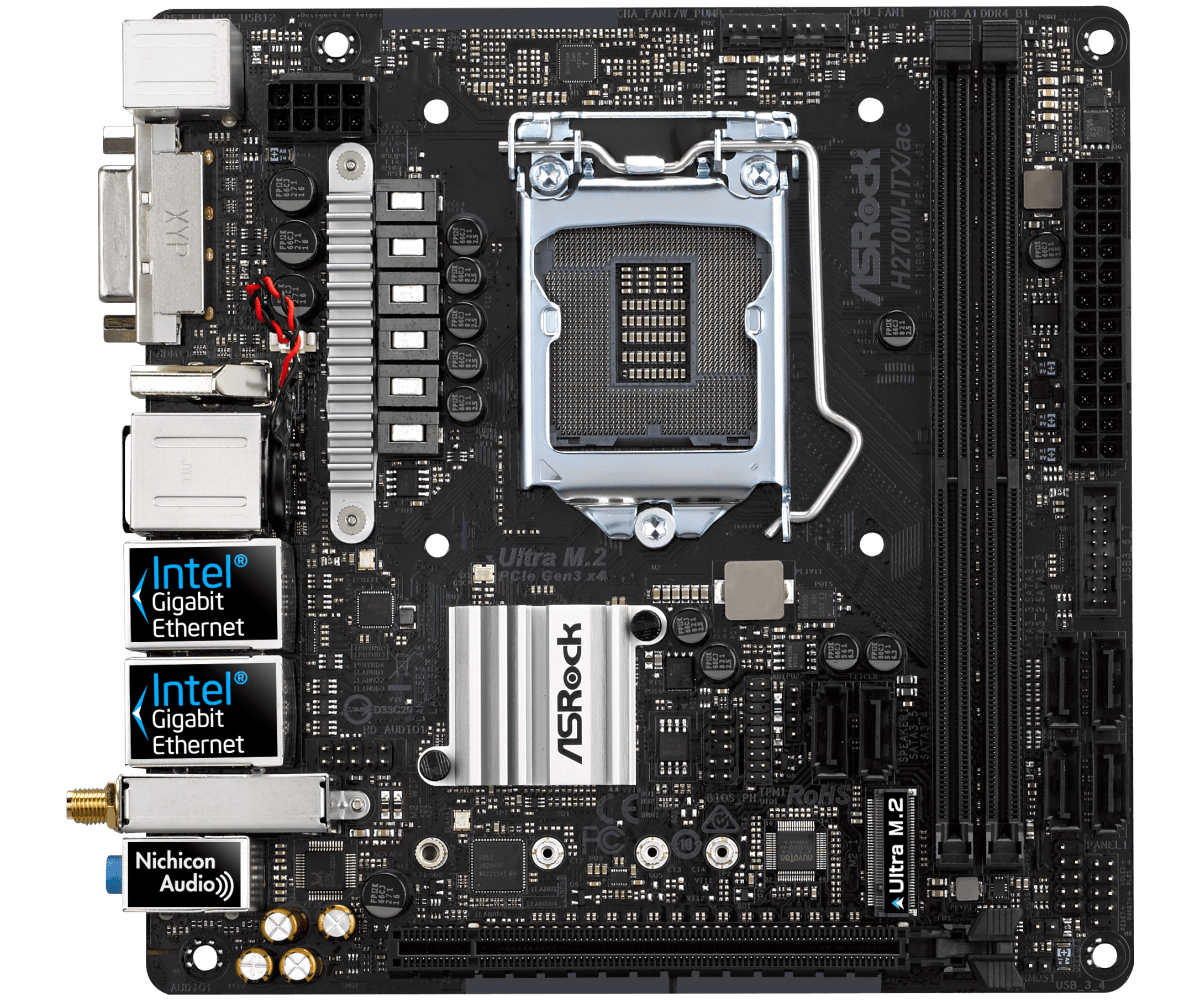

获得教训后的我，选择了华擎的H270m-itx，6SATA+m.2 nvme，刚好一个6盘存储池的最小系统。直接装上了台式机上的i7 6700、PC300 NVMe SSD和16G DDR4。

这用料，一下子让我回到了现代社会。

这套方案一直用到了现在。

20171104 痛下血本，新玩具到家

h270这套讲真没啥可挑的。然而，我的6盘池这下又满了。

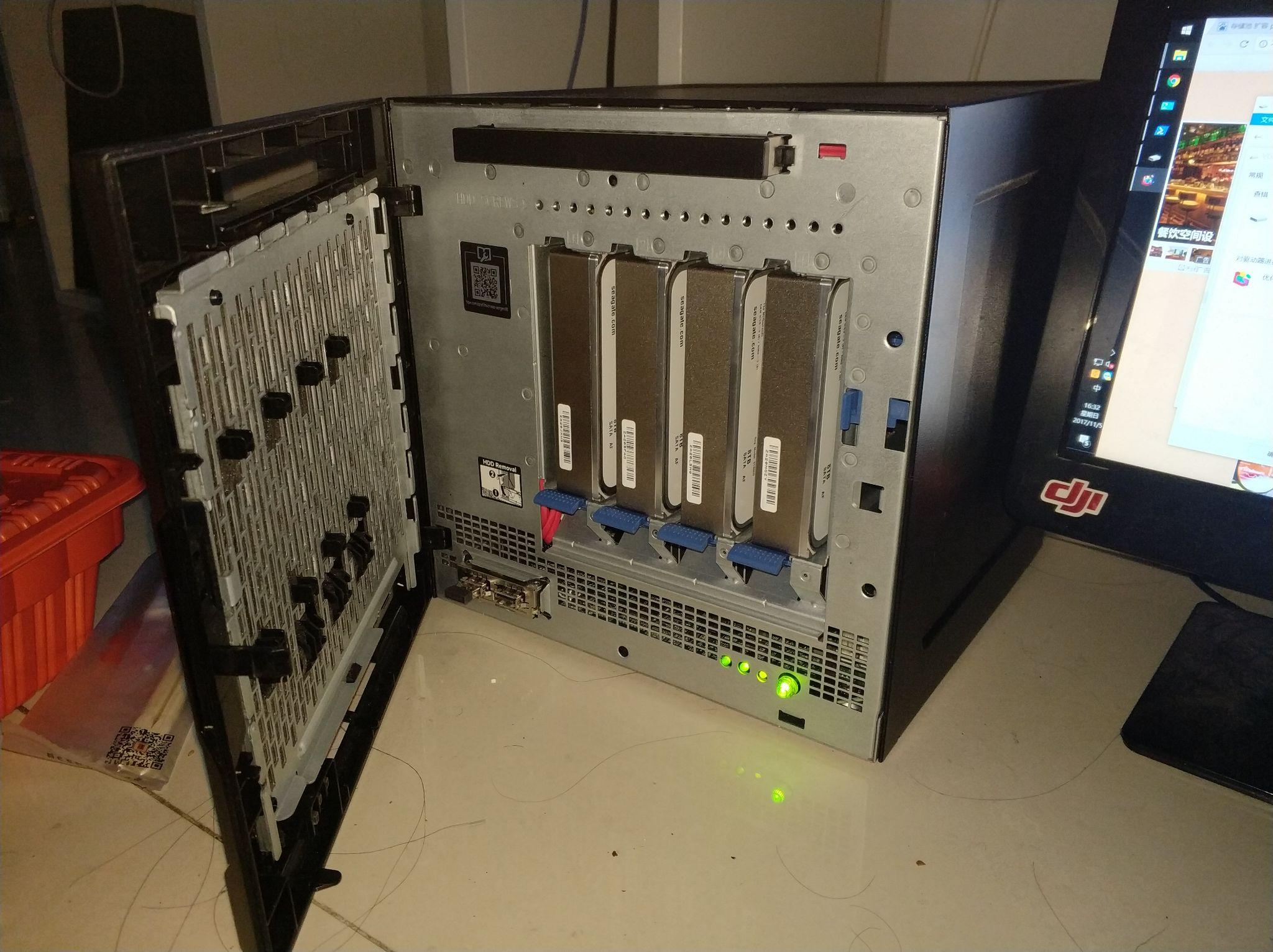

原本就有i7功耗高的错觉+手痒Gen8的企业级仪式感+池子满了反正要买新硬件的三重蛊惑下，剁手小一万买了4块8T氦气盘+2块850pro+新出的MicroServer Gen10.

4块st8000nm0016+2块850pro 256G组成混合存储池，可用空间调了半天只调到21.82TB。

HPE MicroServer Gen10，双核x3216低配的。做存储池有时cpu占用会彪的很高。Micro Server Gen10这一代，大家也都看到了，其实不算Gen8真正的接班人。取消了ILO，增加了核显，而且硬解4k，双DP，一看就是奔着HTPC去的。另外这一代cost down意图太过明显，整体质感比不上Gen8，但毕竟是大厂，在可选的范围内设计和做工肯定都是比较好的。

比较蛋疼的是，Gen10正式版把SATA6取消了（只留了焊盘），只有5个SATA，其中一个还得插系统盘。而我的6盘存储池就尴尬了。不加SSD缓存的话，4盘Parity写入性能低下，只有大概60Mbps。随机也会是一坨屎。

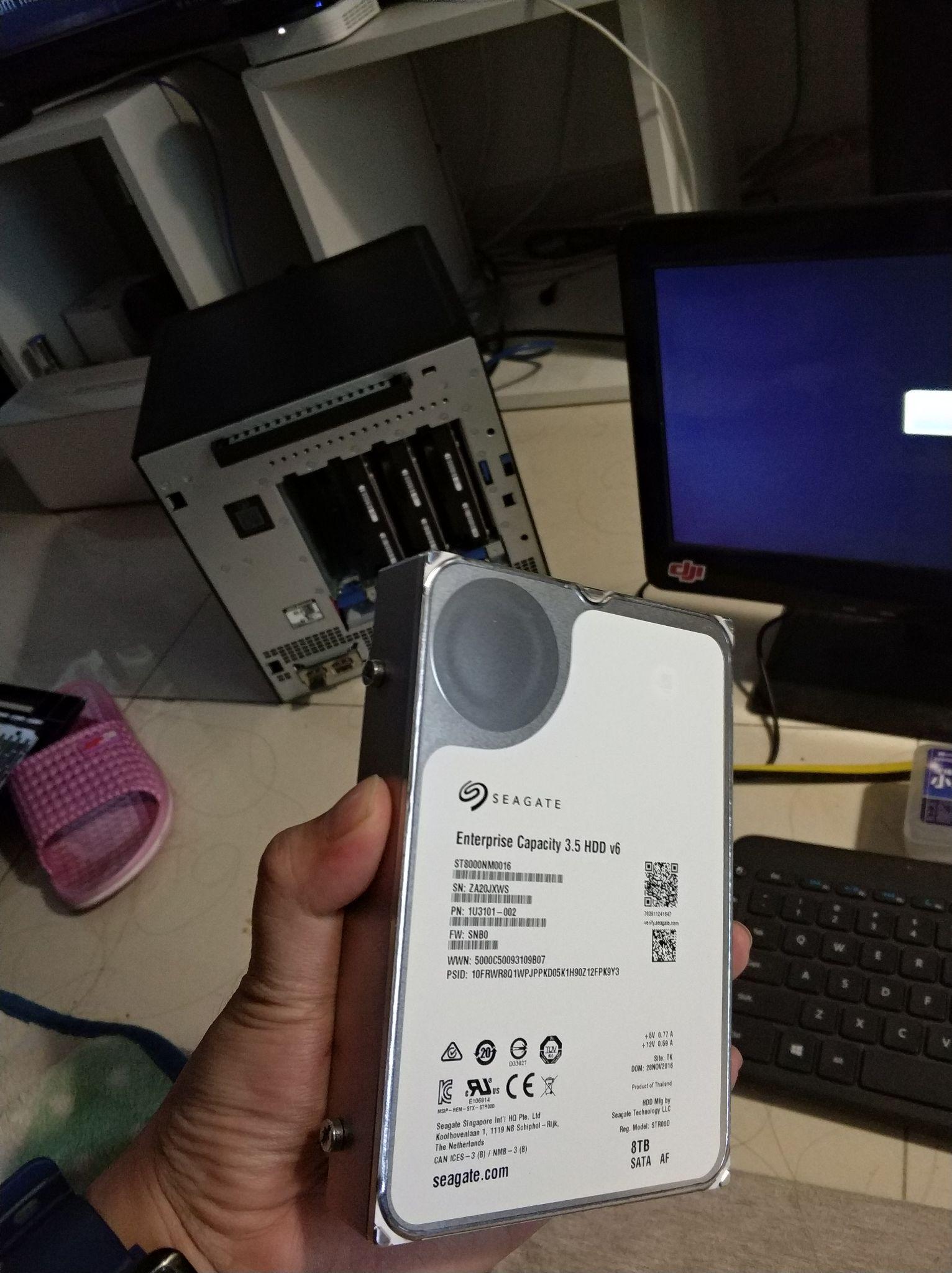

硬盘就是之前提到很多次的这货。。。代表了机械硬盘的全新审美，整块铝CNC出来的盘体，上盖超声焊接密封，防止氦气泄漏。

外观上已经和ssd无异。拿手上能玩一年。

发热和震动都较HGST非氦气企业盘要低，功耗更低，4块盘能低8~10W，同样散热条件下温度低2°。对于NAS应用来说，这两点都非常加分。

下次屯盘，打算选HGST的氦气盘，到时候做个比较。

功耗方面：新池子低负载下45w左右，最高65w。老池60w。

20171105 Gen10 SATA6把SATA座焊上了。

然而也确认了不能认盘，BIOS里就已屏蔽，除非能刷测试版的BIOS，不然SATA6看来是用不了了。真不爽。

20171105 到底还是把Gen10拆了。

为了6盘系统还得上块HBA卡，让我十分不爽。如果SATA6能用上，我打算用回usb系统盘，2块SSD插SATA5和SATA6，4块0016插热插拔位，形成一个“最小系统”，功耗会很好看。

虽然插着LSI9211，全系统all functional无读写功耗也才45w，但心里总是不舒服。

最主要的，是我买Gen10 的初衷，就是为了完整感。现在这样的状态，我不甘心。

于是全拆了，8块HDD连通道卡，插H270m上，4张SSD接SATA，这样SATA口还余2个。

开机两个存储池都挂上了。有点惊喜的发现，无读写功耗还算好，75W。

随手测了下性能，下巴掉了下来。

两个池对拷测试，平均300MB/s不到，功耗达到134W。

这才像话嘛。

Gen10，正式和你说拜拜了。

20171108 关于RAID卡和HBA卡

前面说到8块硬盘全部挂在了HBA卡上，其实这也是性能提升的一个原因：原生sata接SSD，获得4k性能接近原生SSD的水准，HBA卡通过IT模式直通硬盘，8块HDD盘共享PCIE x8的带宽，也不会存在瓶颈。

这里的HBA卡或者说通道卡，指的是什么呢？

HBA卡其实就是不具备复杂RAID功能（RAID5/RAID6）的阵列卡。因为不需要异或计算，HBA卡是没有缓存的，如果工作在直通模式下（IT模式），其实相当于PCIE转sata转接卡，只不过性能相比一般的此类转接卡好很多，毕竟是x8的带宽。

HBA卡这东西我一开始也是不知道的，为了扩充SATA口花大几百买了一块MB5015 PCIE 3.0的阵列卡。拿到手发现我擦系统是不能直接认盘的，必须在阵列卡里组好RAID之后才能挂到系统里。当然，速度真不是盖的，基本发挥了硬盘的全部性能，甚至有那么一会儿，我想就用阵列卡算了吧，不折腾存储池了，还省俩SSD。

直到我瞄了一眼功耗，才发现一块MB5015阵列卡就吃掉了20多瓦的功耗。。。一下子就从犯懒的美梦中惊醒，老老实实研究怎么挂存储池。

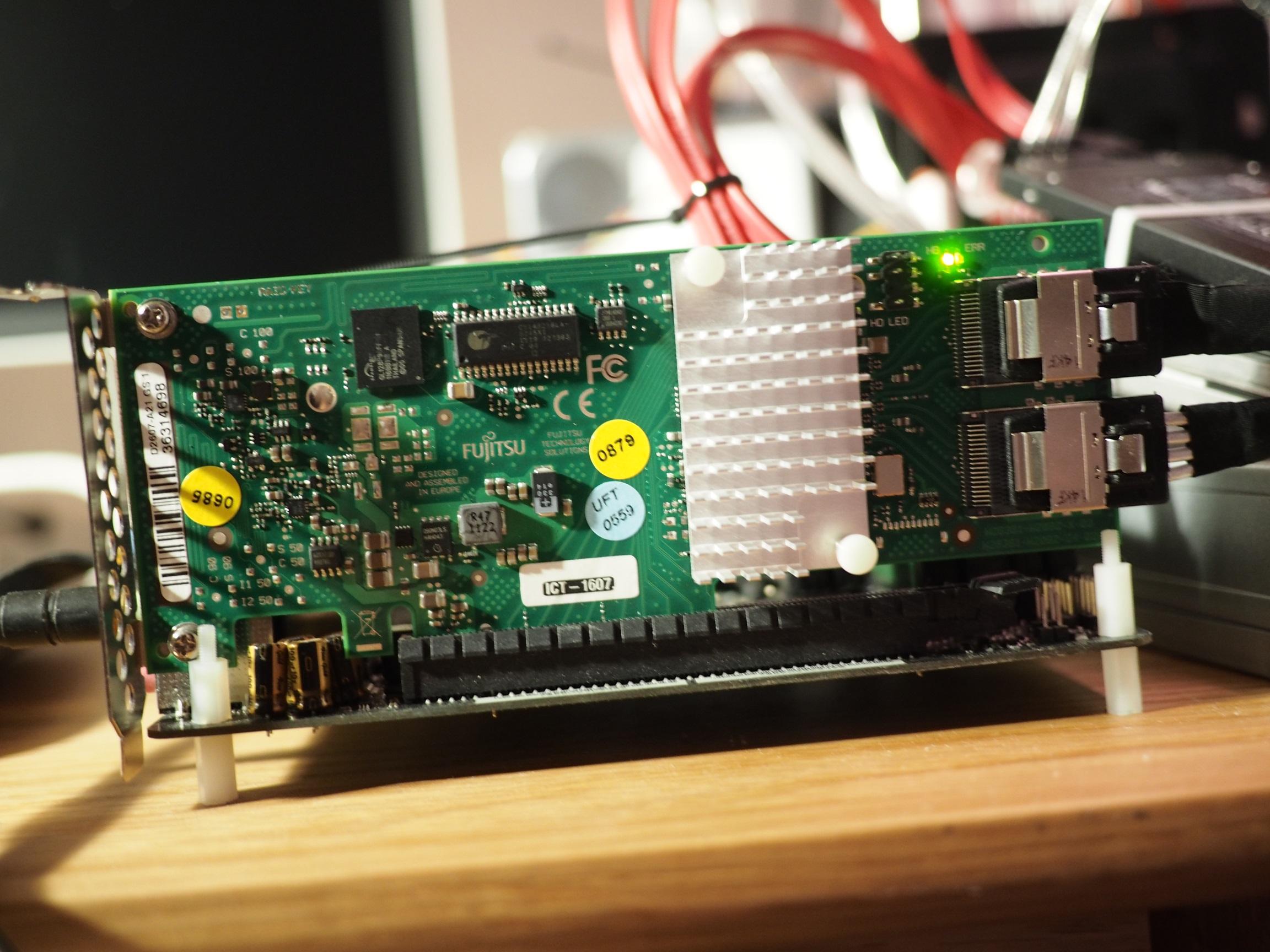

然后我才发现了通道卡这个东西，最便宜的150块，LSI2008的方案，可以刷固件变成直通。到手实测功耗在5W以下，扩充8个SATA口，这下巴适了。

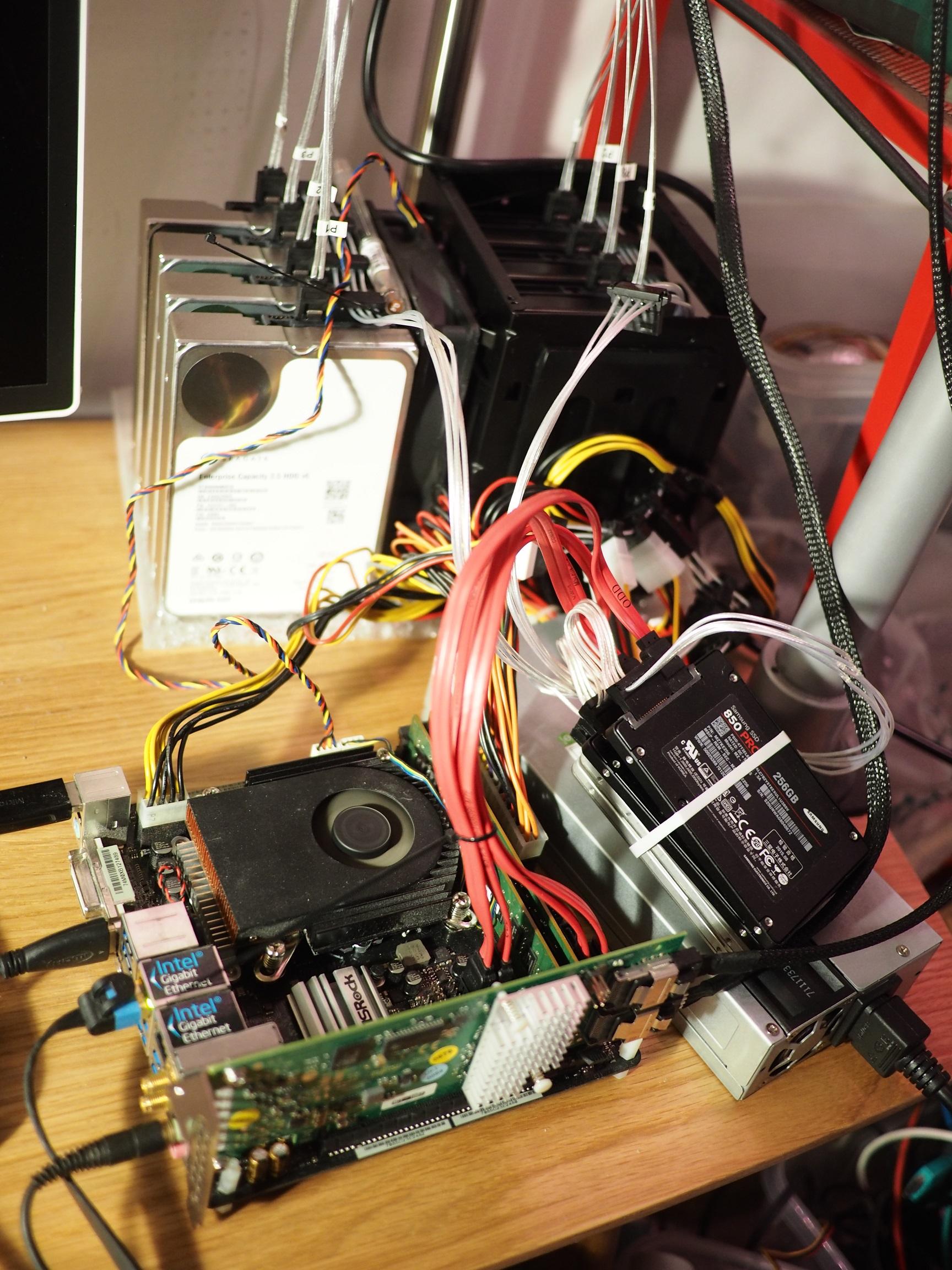

wired up all over again.

下一步就是把这坨东西塞到盒子里。

--TBC--

20171110 12盘系统的安身之所

众所周知（并没有），我深圳家里很小，服务器的理想放置地点是电视柜--其实是两张宜家已经停产了的壁柜，放在地上就成了电视柜。在上面的照片里可以瞅见他们的身影。

其实就是4个30cm见方的格子。

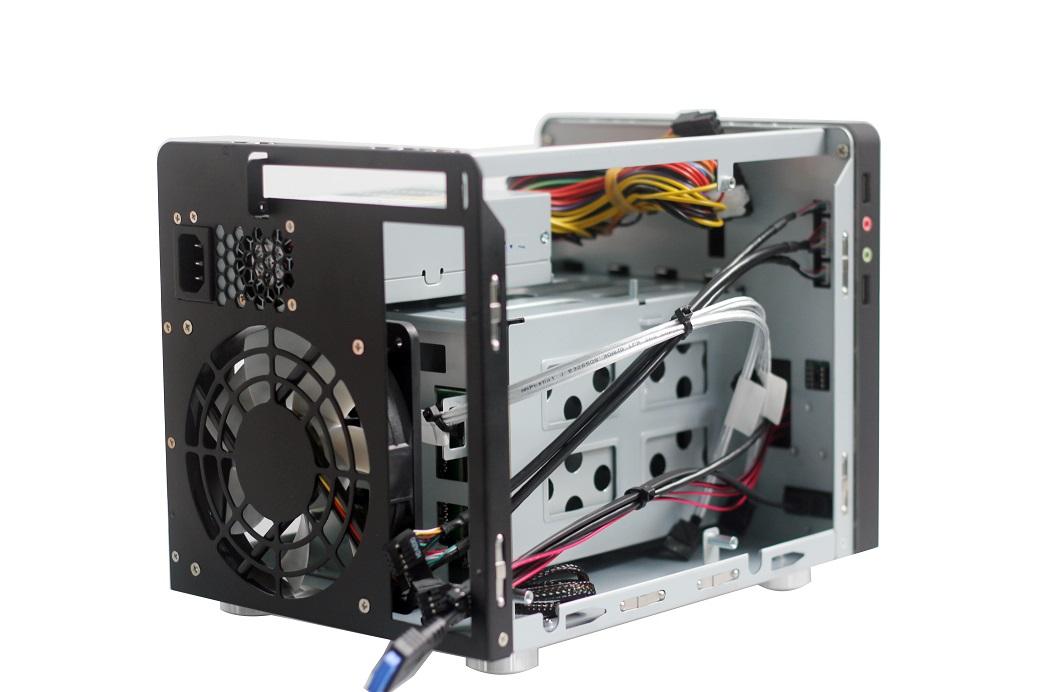

在所有可搜索到的成品机箱当中，8盘位（再加4*2.5盘位）的体积没有能控制在30cm*30cm*30cm（27升）以内的。因为要考虑到震动/散热的实际问题，这个要求确实高了点。不过在咸鱼找到一个玩存储的哥们，diy了一个机箱，这是他的图片：

下层放硬盘，上层放主板，也算简单粗暴。

于是愉快的拍下来，等快递。

20171114 没有一劳永逸，只有永远的折腾

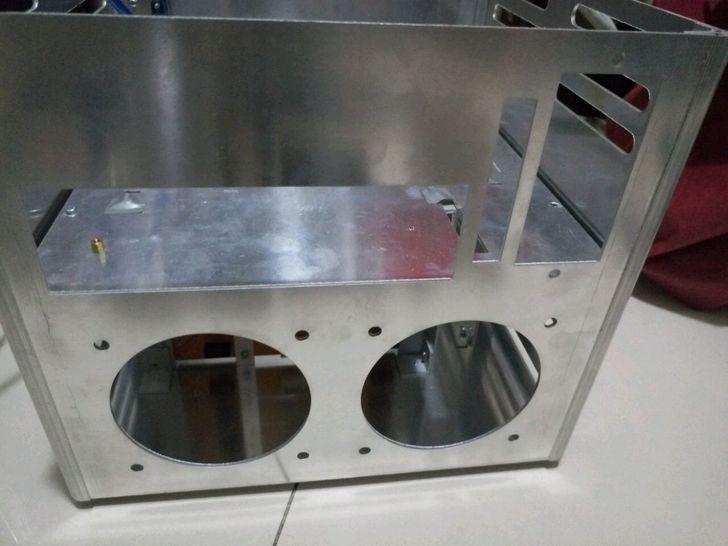

新机箱到了，不愧是DIY，光拆顶上4颗自攻螺钉就拆了10分钟，拆完四壁就向四边散开了。

走线也是个问题，cpu 8pin差点够不到主板接口，下层俩风扇总是打到电源线和sas线。

另外由于机箱上没有卡扣，硬盘笼的锁紧功能丧失了，不装硬盘会自己滑落下来。

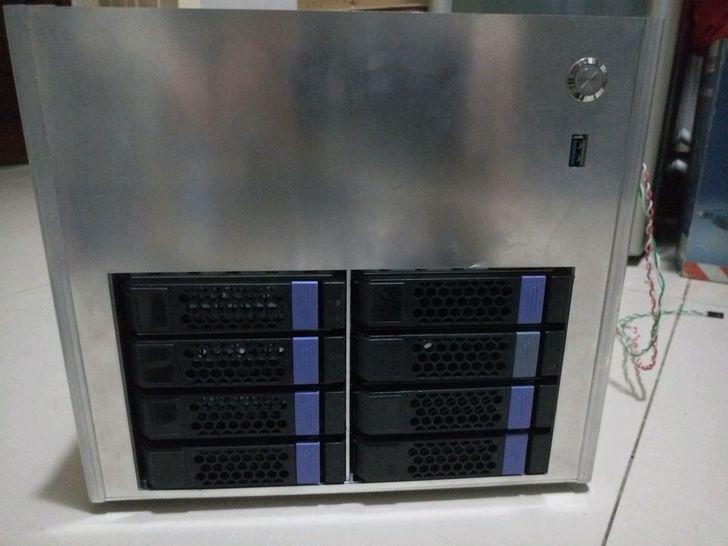

不过我也习惯了，这一路都是这么折腾下来，基本没有一帆风顺过......经过卓绝的努力，终于以238mm*268mm*268mm的完成态再度点亮了Tesseract（划掉）存储池，风扇声有点大......

20171116 关于硬盘休眠

目前我的存储池，其实是两个池。新池是4*0016+2*850pro，老池是3*HUS7230+1*WD red+2*s3700.

有了新池之后，我就对我的所有文件进行了划分：热文件和冷文件。热文件是指那类一周之内至少会有1次访问的文件类型，比如虚拟机的虚拟盘文件，热备文件夹，下载文件夹等等；冷文件则是各种存档，在需要的时候读取，一般几个月或更长时间才会用到，但是也包括一部分热文件的冷备份。

这样划分好了以后，我把两类文件分别存入两个池，新池功耗低性能好，存热文件，老池功耗高性能差，存冷文件。实际上如果划分合理整理得当，老池可以不需要SSD了，也可以使用转速更低故障率也更低的仓库盘。

前面不是说过么，没有一帆风顺的故事。

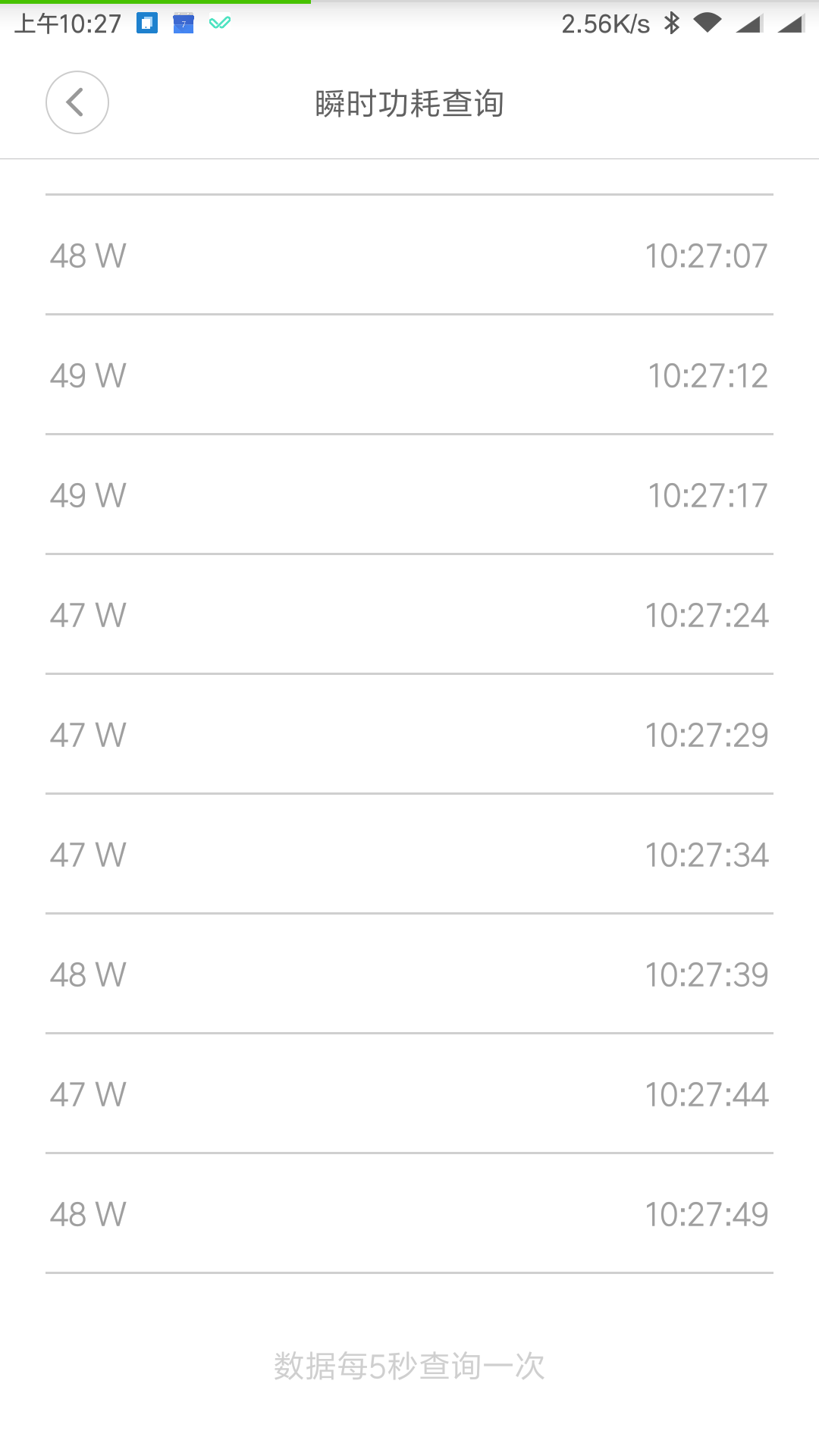

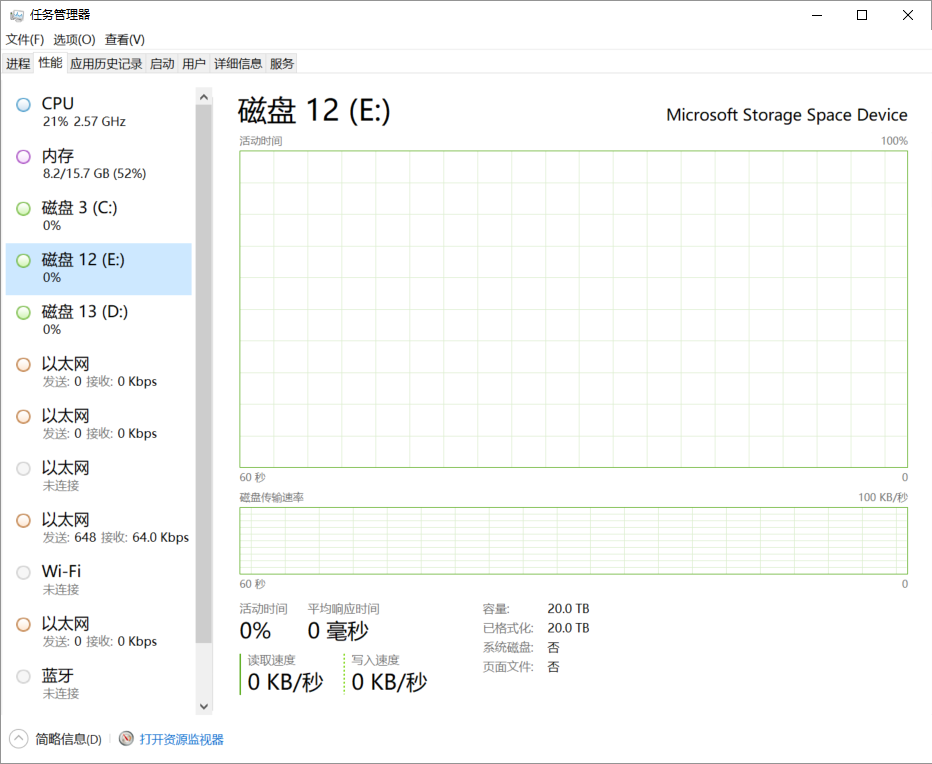

整理完之后的老池（E盘），不手动触发的话几乎不会有任何活动，我设置了硬盘自动休眠（10分钟），但是半个小时过去了，功率表度数没有什么变化，依然能听到老池硬盘转动的声音。

我盯着任务管理器里的4个0陷入了沉思......

网上有种说法是，企业盘不会进入休眠。这当然是不对的，硬盘休眠是信号控制的，我的一块行货企业盘装在路由器里，每5分钟无活动就会休眠。

还有一种说法是，组了存储池的硬盘，每一块都无法休眠。这我没法证实，也没法证伪，但倾向于认为是错的。存储池不仅仅是企业应用，家用版Windows也是内置的，没理由在整个池都无活动的情况下阻止硬盘休眠。

由于我有特殊的搜索技巧，让我找到了可能的原因和解决方案。

最终问题还是在通道卡上。虽然是直通模式，但LSI的通道卡方案默认是会阻止硬盘休眠的。因为通道卡/RAID卡默认是应用在服务器上。通过修改注册表参数，开启了LSI9211的硬盘休眠开关，重启，再等个十分钟，功率表度数终于下降到了58W。

--TBC--

20171207 关于功耗

作为搭建过程中持续关注的指标，功耗是一套NAS方案的核心要素之一。从一开始尝试j3455方案的一大目的就是控制功耗。

但这里面是存在很多误区以及神坑的。

目前调教好的8盘位待机功耗表现如下，还是比较满意的。

1，应当关注什么工况？

最重要的工况就是待机工况，家用NAS不会有大量同步任务，绝大多数时间都处于待机工况。

2，标压不带T的处理器比带T的处理器更耗电？

前面说过，这是幻觉。待机工况下，65w tdp的i7 7700与35w tdp的i5 7500t没有一丁点区别。满载下差别约为20w。

3，sata卡的功耗高吗？

市面上买到的一般研祥方案的PCIEx1 sata扩展卡、marvell 9215/9230方案的PCIEx2 sata扩展卡几乎都没有什么功耗，LSI2008方案的阵列卡在IT模式下功耗小于5w，带raid5功能带缓存的阵列卡普遍15w以上。

4，不同的主板功耗表现有区别吗？

区别可能大到超乎想象。除了目前这一套h270m-itx外，我手头还有一块msi b250m mortar.这块微星主板做工优秀，用料良心，接口完美，各方面来说都是一块好板子，只不过是matx 25*25的版型。但我曾将h270m上的东西原样替换到b250m mortar上，功耗瞬间高出25w之巨！
