Nas主机方案：HP microserver gen8

micktiger
主机方案
7天前
41热度
0评论

1、硬件

1.1、CPU

主板是1155接口，理论上支持E3-1200系列V2和3xxx的桌面CPU，由于主板集成了一个显卡，即便使用不带核显的CPU也没问题。

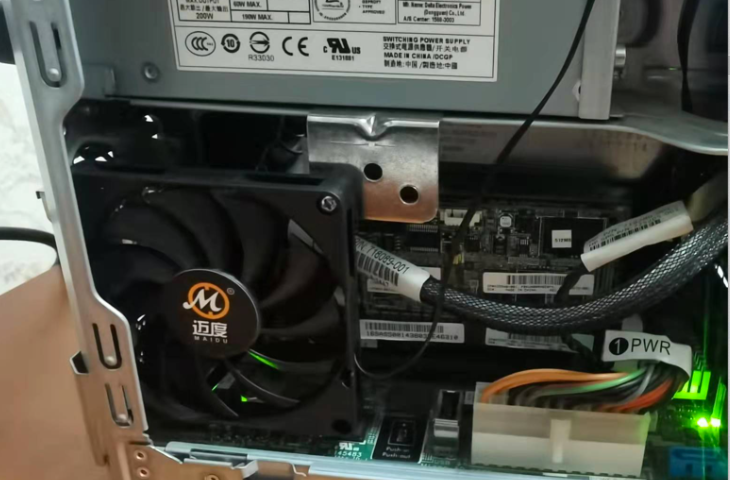

CPU是被动散热的，而系统总功率也只有150W。比较适合的CPU有E3 1230 v2，以及E3 1265L v2。前者具有65w的TDP，比自带CPU 45WTDP稍高。E3 1265L v2 是一块低电压版CPU，且自带核心显卡（小8不支持），TDP 45W。它的性能比1230稍差，价格也更高些。如果换装i系列CPU就不能支持内存的ECC特性了，虽然ECC内存也可以工作在非ECC模式下。

所有可能的MS G8可选的CPU详见下表：

1.2、内存

支持单条最大8GB，1600Mhz。

仅支持ECC无REG功能的内存，HP官方手册中称为UDIMM内存，也就说仅支持ECC，不支持REG，购买请认准12800E。

仅支持1.5V的内存，如果安装低电压内存，主板将强制内存工作在1.5V。

官方手册中有两个8GB单条的内存型号，分别为

HP 8GB (1x8GB) Dual Rank x8 PC3-12800E (DDR3-1600) Unbuffered CAS-11 Memory Kit 669324-B21
HP 8GB (1x8GB) Dual Rank x8 PC3L-10600E (DDR3-1333) Unbuffered CAS-9 Low Voltage Memory Kit 647909-B21

如果使用HP官方的型号，iLO4可以正确识别并且显示支持Smart Memory功能；

如果是用金士顿等第三方内存（无论是否通过HP认证），均不支持Smart Memory，但是功能上没有区别。

验证不能用的内存：

REG ECC肯定无法使用
无ECC的普通台式机内存肯定无法使用。

1.3、阵列卡

主板集成的阵列卡是HP Smart Array B120i Storage Controller，这个实际上是主板C204芯片组，只不过虚拟成了B120i。

MS G8官方推荐的RAID卡是P222，部件号HP Smart Array P222/512 FBWC 6Gb 1-port Int/1-port Ext SAS Controller 631667-B21。其他的RAID卡、HBA卡大多也可以使用，但是到目前为止，似乎除了B120i和P222，其他任何阵列卡都无法与iLO4配合正确处理硬盘温度与风扇转速问题，从而导致噪音。

主板的SATA接口可以工作在RAID模式，或AHCI模式，或IDE模式。

无论工作在何种模式:

SATA端口1、2最高为SATA3
端口3、4最高为SATA2
端口5为SATA2。

可以在小8上安装RAID卡。注意，这将占用PCI-E接口。你不能同时安装RAID卡和显卡。
安装RAID卡有这些优势（以装IBM ServerRaid M1015为例）：
支持RAID5。gen8原生仅支持RAID 0、1、10
支持热插拔
支持单硬盘4T，小8原生支持3T。
支持所有硬盘都运行于6Gbps带宽下。小8仅有两块硬盘可以运行于6Gbps，其余两块只能运行在3Gbps下。

1.4、硬盘

单盘支持最大3T（Raid卡限制），以及可以在光驱位上装2.5寸硬盘。
GEN8不支持UEFI，所以系统盘不能超过2T，其它盘随意，多大都行。只要WIN能认出来就行
RAID模式官方给出的数据，支持单盘4T，支持总容量16T并支持 RAID 0 1 10 。

AHCI模式无容量限制，也就是说单盘用到8T也是可以的。

1.5、显卡

gen8的最短板不是几年没听过名字的赛扬处理器，而是他的显卡。gen8的显卡是一块……额，经典服务器显卡。看到经典这个词你应该就能明白这块显卡的性能。我甚至不知道他是否具有3D加速功能，而1610T赛扬处理器好歹还是13年新款。虽然这赛扬内置了核心显卡，但是gen8并不支持。

如果为gen8安装独立显卡，则iLO的远程屏幕监视功能是黑屏（虽然仍然可以控制鼠标和键盘）。并且，使用外置显卡时，小8第一轮自检（出现蓝色徽标之前的那个自检过程）将是黑屏。

gen8的尺寸只能上半高显卡，俗称刀卡。目前通路货刀卡中，性能最强的是7750。而最强中的最强是蓝宝石7750LP海外版，带miniDP、miniHDMI和DVI口，外国友人表示在gen8上安装尺寸刚刚合适。可惜这块卡已经断货了……在京东上找了一圈其它7750刀卡都比较大，不清楚是否能插进去。

至于N卡，640DDR3版本的性能比7750低约20%，不过相对的卡尺寸较小肯定能放进去，功耗也较小，也稍微便宜一些。还有640DDR5版本，但是是64位宽的。不太清楚和DDR3版本比起来性能有多大优势。

如果不需要高性能，大可来一块200左右的被动散热卡，省钱省电又静音。

1.6、其他

PCI-E插槽， Micro SD 插槽，内部USB2.0

内部改造增加硬盘
在主机机箱内固定更多的硬盘是可行的，已经有老外做出了一个铝板固定器。但是这意味着必须要增加一个阵列卡或HBA才行，否则主板没有足够的SATA接口来支持更多的硬盘。
USB转笔记本光驱的转接头
从而可以使用主机内的USB接口来连接超薄光驱，这样就可以实现4个仓库盘，1个系统盘，以及1个光驱，所有都是内置的。
交换机
HP官方配合MS G8的交换机是HP PS1810-8G交换机，外观上可以和MS G8完美叠放在一起；功能上可以支持链路聚合，并且PS系列的交换机支持自动发现和管理ProLiant Server服务器。
实测，MSG8配合PS1810进行了链路聚合——MSG8及另外两台电脑均连接至PS1810交换机； MSG8双网卡做teaming；另外两台电脑分别拷贝MSG8两块物理硬盘上的文件。两个电脑均获得了约100MB/s（1Gbps）持续拷贝速度。

2、软件系统

2.1、iLO4远程管理

ilo4高级许可证号：32CRX-V7BXC-D2MZN-L2DYZ-LZ88W

gen8主板集成的是iLO4，这个是HP的称呼，通用的功能名称应该叫做IPMI。

使用iLO可以直接挂在iso光盘镜像，远程安装操作系统；

升级到iLO高级版后，可以在MSG8进入操作系统后继续进行远程控制；

默认的基础版只能远程管理BIOS，安装操作系统等，一旦操作系统安装完成，iLO就不再显示图像了。

另外，iLO依赖于主板集成的那个显示芯片；并不是使用CPU的显示核心。
如果添加PCIE显卡，则iLO远程管理时将没有图像。

2.2、安装操作系统

常见的安全方案

A：Windows Server Hyper-V虚拟化方案；
B：VMware ESXi虚拟化方案；
C：基于其他Linux的虚拟化方案；
D：直接安装Windows 7、8、10、Storage Server等，不使用虚拟化方案；
E：直接安装Ubuntu、CentOS等Linux（包括黑群晖），不使用虚拟化方案。

方案A和B都不错。

惠普官方表示支持Windows Server 2008、2008 R2和2012，不包含2012R2，且仅限x64系统。经测试Win8.1和2012 R2也可以安装但可能需要回滚驱动。

惠普官方提供的驱动中，Windows Server 2008 R2的驱动最完整；
鉴于惠普提供“custom HP ESXi Image”，也就是惠普定制版ESXi镜像，所以MSG8使用ESXi方案也是不错的选择。

如果你安装Server 2012 或者Server 2012 R2，建议选择自定义。如果安装Win8，建议选择手动。

手动模式只支持光盘安装方式。

可以使用控制台映射一个虚拟光驱。点击Virtual Drives, Image File CD-ROM/DVD，选择你的ISO镜像文件。

如果你选择了手动模式，点击继续后就会先检查是否有有效的安装光盘，然后重启到正常安装，在此不再详述。选择了推荐或自定义安装方式的可以选择USB安装。USB安装比虚拟光盘安装要快些

此外，惠普官方提供RHEL，SUSE，Ubuntu等三个Linux的驱动。

3、其他

3.1、GEN8硬盘使用方式和启动顺序说明

使用RAID模式
使用RAID0/1/5模式中的一种（0是单盘，1是两块盘镜像，5是三块或多块盘冗余），对于服务器来说，这是最常用的模式。如果用RAID是不需要改硬件的，可以选择从任意一个盘位启动。
使用AHCI模式

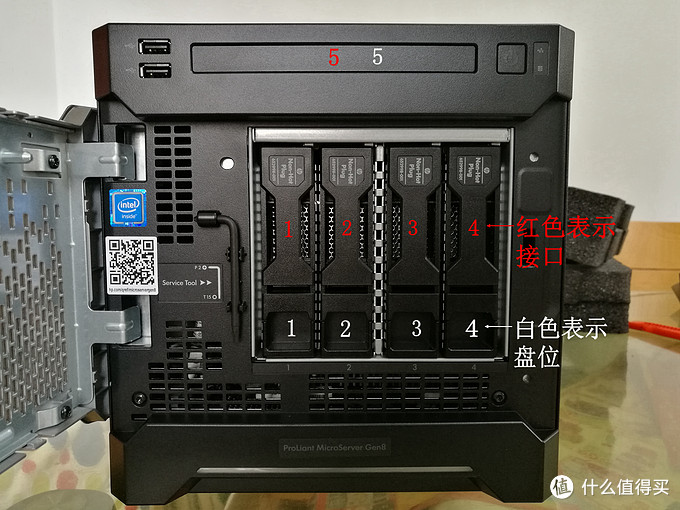

使用AHCI模式（或者叫SATA），通俗说就是平常家用PC硬盘的使用方式。不同的是，GEN8只能从SATA1接口启动，无法自主选择其它接口启动。它会尝试从SATA1引导，如果SATA1没有连接硬盘，则尝试从SATA2引导，以此类推。注意，我这里用的字眼是接口不是盘位，改造前两者是一一对应的。请看下图，我用红色数字标注原始接口顺序，从左至右是SATA1-4接口，光驱位是SATA5接口，用白色数字标注盘位（固定不变）。用AHCI模式，在不改造的情况下，启动盘只能插在盘位1。

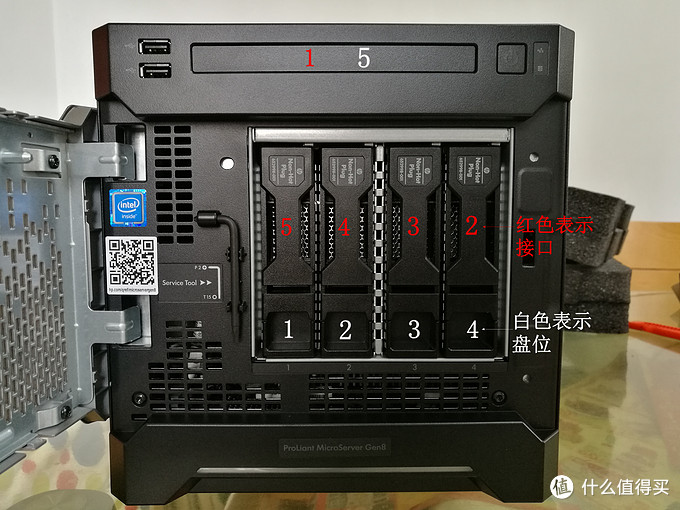

如果只用四块盘，改不改造无所谓，但浪费了宝贵的光驱位。我的硬件方案是用一块SSD做系统启动盘，放在盘位5的光驱位，四个3.5寸盘位全部上机械盘存放数据。改造的目的就是为了将SATA1口接到盘位5，既顶部的光驱位，然后将盘位1-4的硬盘接口从左至右依次调整为SATA5-2口（接口顺序可以自己调整，比如2-5，最好顺序好记），调整后接口位置如下图。

如果用RAID模式，无需更改硬件；如果用AHCI模式，为了让盘位5（光驱位）安装启动盘，必须进行接口顺序改造。

Gen8原装机可以用来外置SAS1为第一启动位，并把Sata5加入硬盘笼，按需求选配MiniSAS转4Sata正向数据线1根，Sata数据线45cm1根。

3.2、SATA/AHCI模式与风扇噪音问题

RAID模式硬盘不能休眠

在RAID模式时，仅支持RAID0、RAID1和RAID10模式，并且硬盘不能休眠。

如果设置为RAID模式，即便是把每个物理硬盘组建成一个RAOD0，此时已然是RAID模式，所有硬盘都不能休眠。

其实硬盘不能休眠，费电还是其次，关键是普通硬盘的话，寿命会很有问题。

如果使用RAID模式，老外给出的建议是直接上NAS系列之类的硬盘，不仅是7*24设计，而且功耗要比桌面硬盘低一些。

AHCI模式风扇声音大

在AHCI模式，由于此主板集成了iLO4远程控制功能，且iLO4需要通过B120i读取硬盘温度，以便计算风扇的转速。故而设置了AHCI模式后，将导致B120i被禁用，从而iLO4无法获得硬盘温度，以至于假设最坏的情况发生，从而大大提到风扇转速，产生令人疯狂的噪音。

很多老外通过各种渠道积极联系HP，经过2014年年底几个月的努力，HP发布了iLO4 1.40版固件，此版固件可以使AHCI模式时，风扇转速在25%左右，较之前版本已经大大降低了，但是依然不够安静。

目前最新版的iLO+BIOS已经比之前更加精进，SATA/AHCI模式下的风扇转速进一步降低。

另外，有高人破解了iLO4 1.32版，这个hack版固件可以使风扇维持在17%左右。

IDE模式风扇声音大

在IDE模式，由于也禁用了B120i，所以与AHCI类似，也有风扇噪音问题。

3.3、功耗与温度

24小时开机，平时功耗50W左右。参考配置：i3-3220T，4TB低速硬盘*4，SSD*1，8GB*2。

3.4、GEN8硬盘接口顺序改造

1、改造配件准备

马云家有相关定制配件卖，改造接口顺序就很简单了，不需要将机子拆得七零八落。

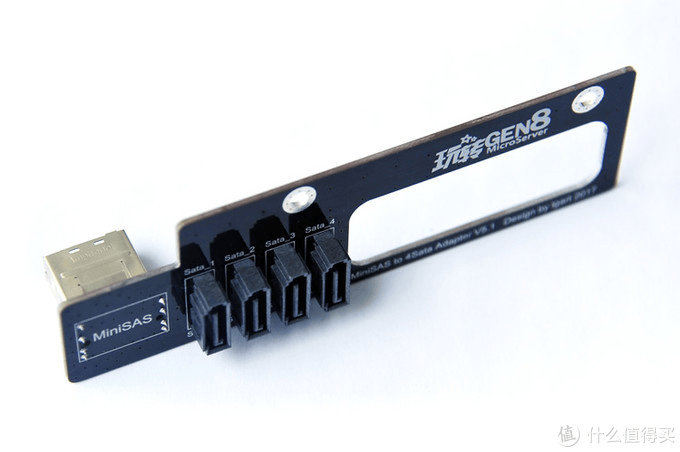

MiniSAS转接板（懒得拆了，借用网上图片）

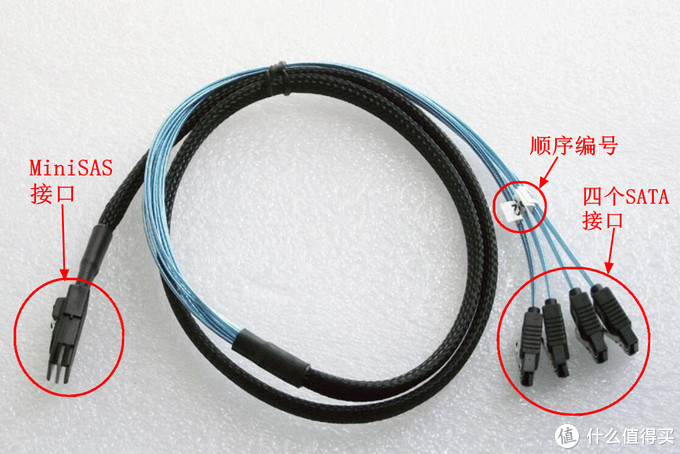

MiniSAS转4口SATA数据线

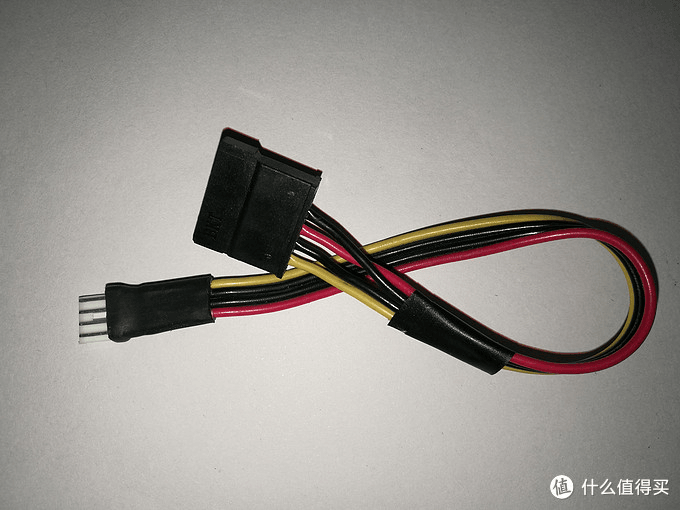

小4pin口转SATA口电源线

2、硬盘接口顺序改造原理

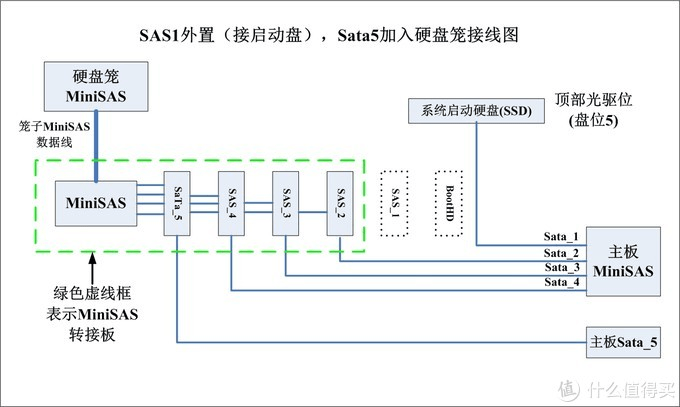

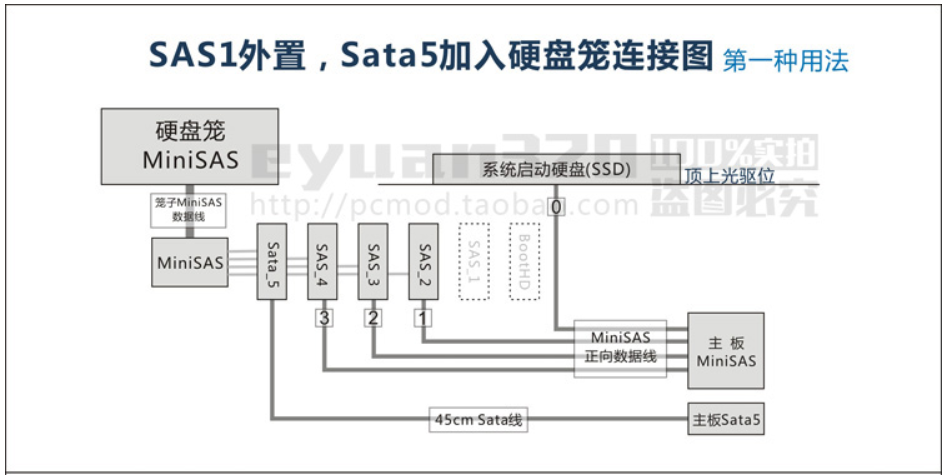

先上一张接线改造原理图，根据店家示意图做了修订，板卡从左到右标识（下面一行）是Sata_5，SAS_4至SAS_2

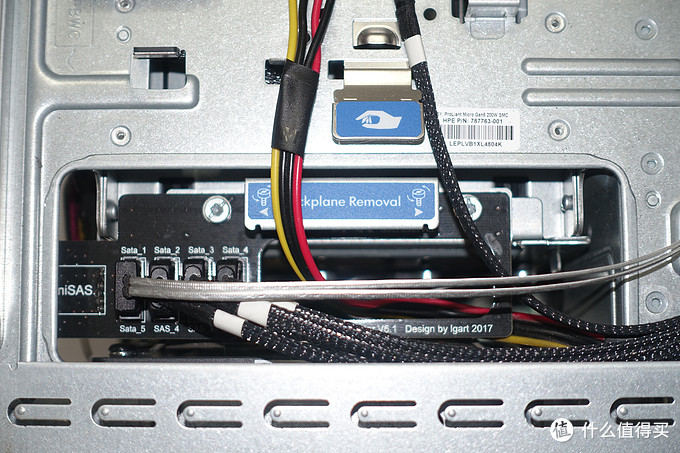

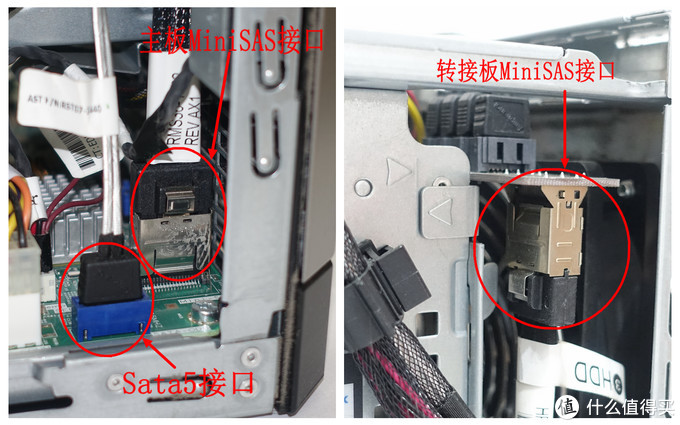

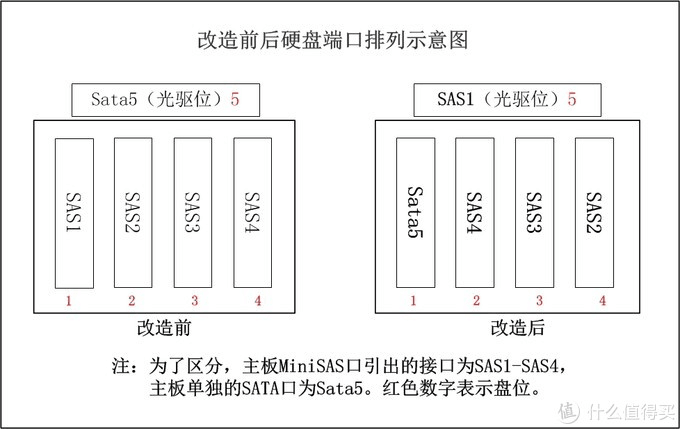

改造前主板MiniSAS口通过MiniSAS数据线连接硬盘笼MiniSAS口。改造后主板MiniSAS口通过特制的线材转成四条SATA接口线（注意：线的接口顺序标识是0-3）。其中Sata_1口（线的标识是0）接系统启动SSD盘（光驱位），Sata_2至Sata_4口分别接MiniSAS转接板的SAS_2至SAS_4口（顺序可以自己调整，建议按以上顺序接，不容易搞混）。主板单独的Sata_5口通过一条SATA线接MiniSAS转接板的Sata_5口。硬盘笼原有的MiniSAS数据线接转接板的MiniSAS口（我都觉得有点混乱了，还是看图吧HP GEN8硬件改造）。改造前后硬盘端口排列示意图如下：
